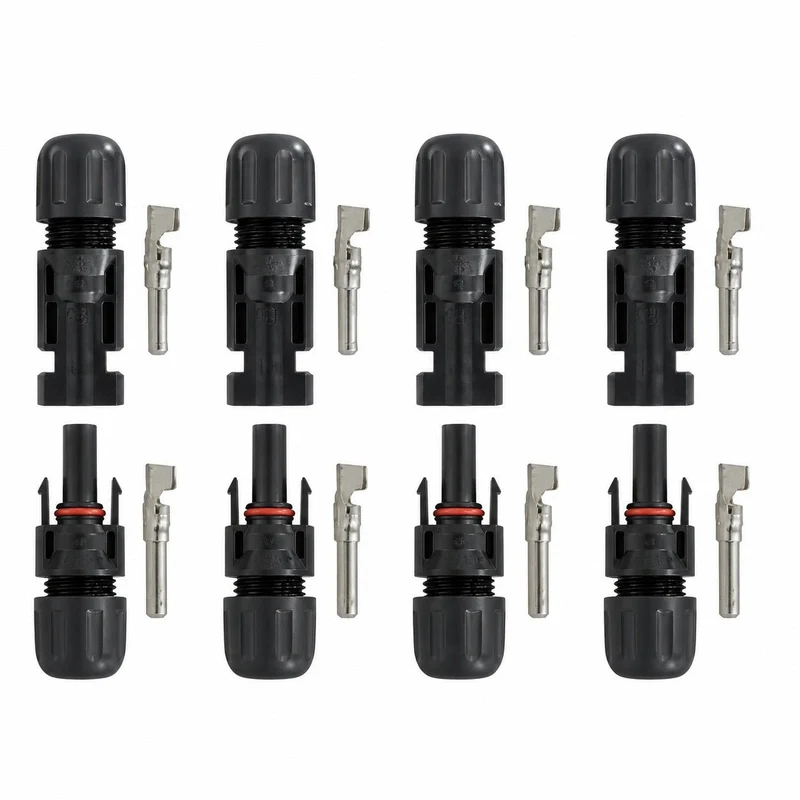

MC4 Solcellepanelkabelkontakt – 4 par

Om dette produktet

Ocuco MC4 Solcellepanelkabelkontakt er designet for sikre og pålitelige elektriske forbindelser mellom solcellemoduler, skjøteledninger og andre komponenter i solsystemet.

Featuring doble tetningsringer og en IP67-beskyttelsesgrad, kontakten gir sterk motstand mot støv og vann for pålitelig utendørs bruk. De interne kontaktene er produsert av sølvbelagt kobber, noe som bidrar til å redusere elektrisk motstand og opprettholde stabil konduktivitet over langvarig bruk.

Kontakten støtter vanlige størrelser på solcellekabler fra 14 AWG (2.5 mm²) til 10 AWG (6 mm²) og er klassifisert for systemer opptil 1000V DCDen enkle låsestrukturen muliggjør rask montering samtidig som den gir en sikker tilkobling som er egnet for solcelleinstallasjoner i boliger, næringsbygg og utenfor strømnettet.

Hvert sett inkluderer 4 hannkontakter og 4 hunnkontakter, som gir totalt 4 komplette kontaktpar.

Produkt Høydepunkter

• 1000V maksimal spenning – Egnet for et bredt spekter av solcelleanlegg med likestrøm

• Opptil 30A strømstyrke – Støtter vanlige PV-kabelstørrelser fra 2.5 mm² til 6 mm²

• IP67 vanntett beskyttelse – Doble tetningsringer bidrar til å beskytte tilkoblinger mot støv og fuktighet

• Forsølvede kobberkontakter – Gir lav elektrisk motstand og pålitelig ledningsevne

• Bred kabelkompatibilitet – Passer for solcellekabler på 14 AWG, 12 AWG og 10 AWG

• Rask montering og fjerning – Utviklet for effektiv installasjon og vedlikehold av solcelleanlegg

• Bredt driftstemperaturområde – Pålitelig drift fra -40 °C til +85 °C

• Slitesterke isolasjonsmaterialer – Konstruert med PC-, PA-, PPO- og TPE-materialer

• Sett med 4 par – Inkluderer fire komplette hann- og hunnkontaktkombinasjoner

Tekniske spesifikasjoner

Spesifikasjon	Verdi
Produkttype	MC4 Solcellepanelkabelkontakt
Antall	4 Pairs
Maksimal Spenning	1000V
Maksimal strøm – 14 AWG / 2.5 mm²	22A
Maksimal strøm – 12 AWG / 4 mm²	30A
Maksimal strøm – 10 AWG / 6 mm²	30A
Kompatibel kabelstørrelse	14–10 AWG / 2.5–6 mm²
Isolasjonsmateriale	PC / PA / PPO / TPE
Kontaktmateriale	Forsølvet kobber
Driftstemperatur	-40 ° C til + 85 ° C
Beskyttelse vurdering	IP67 / IP2X
Tilkoblingstype	Hann- og hunnkontakt MC4
Søknad	Tilkobling av fotovoltaisk likestrømskabel

Pakken inneholder

• 4 × hannkontakthus

• 4 × Mannlige kontakter

• 4 × hunnkontakthus

• 4 × kvinnelige kontaktlinser

• Total: 4 komplette MC4-kontaktpar

Applikasjoner

Passer for:

• Tilkoblinger av solcellepanelmoduler

• PV-forlengelseskabler

• Solcelleanlegg på taket

• Jordmonterte solcelleanlegg

• Solcelleanlegg utenfor strømnettet

• Bolig- og kommersielle PV-systemer

• Solcellebatteri- og inverter-DC-ledningssystemer
