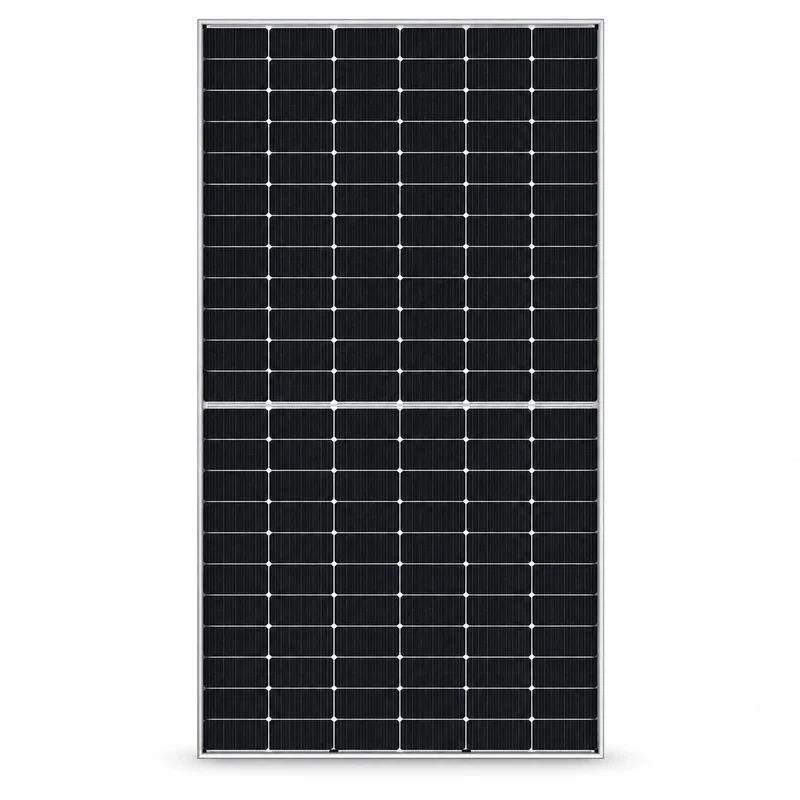

610W N-TOPCon monokristallin solpanel

Om den här produkten

Shielden 610W N-TOPCon solpanel är en högpresterande solcellsmodul utformad kring N-typ TOPCon monokristallin cellteknikModulen använder 182 × 182 mm celler i en 144 halvcellskonfigurationer (2 × 72), vilket hjälper till att minska interna elektriska förluster samtidigt som det stöder stabil kraftgenerering under en mängd olika driftsförhållanden.

Modulen mäter 2278 × 1134 × 30 mm och väger ungefär 28 kg ±3 %Dess konstruktion inkluderar 3.2 mm högtransmitterande belagd härdad glas, En anodiserad aluminiumlegeringsram, En IP68 kopplingsdosaoch MC4-kompatibla kontakter, vilket ger en hållbar struktur för långsiktiga utomhusapplikationer med solceller.

Modulen är klassad för en maximal systemspänning på 1000/1500V DC enligt IEC, med ett driftstemperaturområde från -40 ° C till + 85 ° CMekanisk lastkapacitet är specificerad vid 5400 Pa på framsidan och 2400Pa på baksidan, vilket hjälper modulen att klara krävande installationsmiljöer.

Produktlitteraturen framhäver också halvskuren flerskensteknik, PID-resistans, prestanda i svagt ljus och en positiv effekttolerans på 0 till +3 %Modulen är listad med IEC 61215 / IEC 61730, medan tillverkningssystemet refererar ISO 9001 och ISO 14001 .

produkt~~POS=TRUNC

N-typ TOPCon-cellteknik

Modulen är byggd med monokristallina kiselceller av N-typ och är utformad för att leverera stark konverteringsprestanda och stabil långsiktig energiproduktion.

144 Halvcellsdesign

Ocuco-landskapet 144 halvceller, 2 × 72 layout hjälper till att minska strömrelaterade förluster och stöder förbättrad elektrisk prestanda jämfört med konventionella fullcellslayouter.

610W högeffektsmodul

Produktbroschyren identifierar T-610M72 som en 610W solmodul med maximal effekt, vilket gör den lämplig för projekt där högre effekttäthet på modulnivå föredras.

Stark mekanisk belastningsförmåga

Modulen är klassad för att klara upp till 5400Pa frontlast och 2400Pa bakre belastning, vilket stöder installation i krävande utomhusmiljöer.

30 års linjär prestandagaranti

Produktdokumentationen specificerar en 12 års garanti på material och utförande tillsammans med en 30 års linjär garanti.

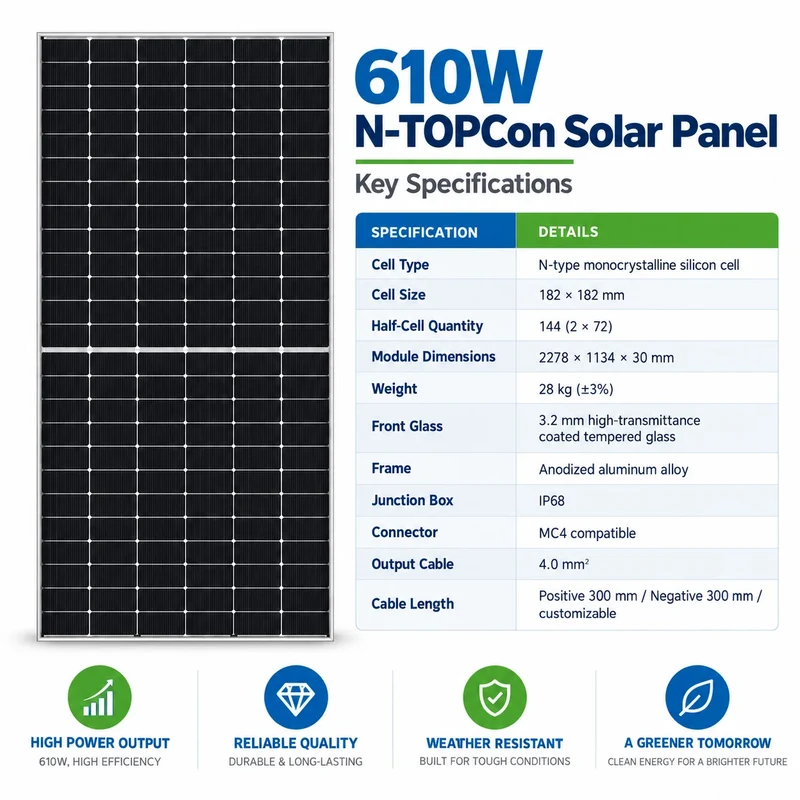

Tekniska specifikationer

Specifikation	Parameter
Modell	T-610M72
Maximal effekt	610 W *
Celltyp	N-typ monokristallint kisel
Cellteknik	N-TOPCon
cell~~POS=TRUNC	182 × 182 mm
Cellkonfiguration	144 halvceller, 2 × 72
Modulmått	2278 × 1134 × 30 mm
Modul Vikt	28 kg ±3 %
Framglas	3.2 mm högtransmitterande belagd härdad glas
Ram	Anodiserad aluminiumlegering
FÖRDELARDOSA	IP68
kontakt	MC4-kompatibel
Utgångskabel	4.0 mm²
Positiv kabellängd	300 mm
Negativ kabellängd	300 mm
Kabellängd	Anpassningsbara
Positiv effekttolerans	0 till +3 %

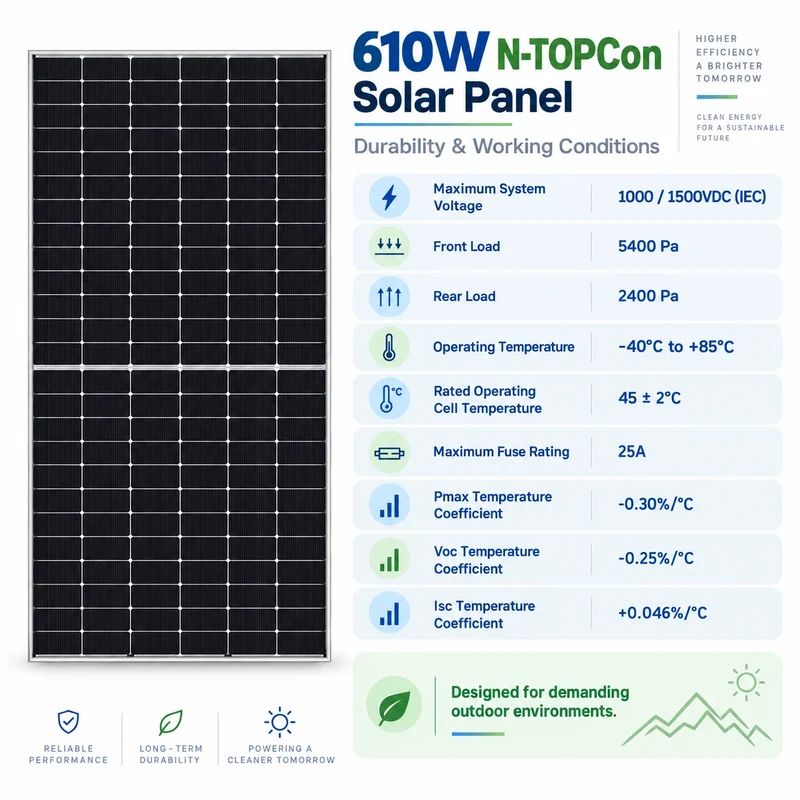

Maximal systemspänning	1000 / 1500V DC (IEC)
Maximal säkringsklassificering	25A
Pmax temperaturkoefficient	-0.30% / ° C
Voc temperaturkoefficient	-0.25% / ° C
Isc temperaturkoefficient	+ 0.046% / ° C
Nominell driftscelltemperatur	45 ±2°C
drifttemperatur	-40 ° C till + 85 ° C
Främre mekanisk belastning	5400Pa
Bakre mekanisk belastning	2400Pa
Per pall	36 st
17.5 m lastbilskapacitet med flak	1008 st
Material- och processgaranti	12 Years
Linjär garanti	30 Years

Elektrisk prestanda — STC

Det tekniska databladet anger för närvarande följande elektriska värden:

Parameter	585W	590W	595W	600W
Maximal effekt Pmax	585W	590W	595W	600W
Vmp	42.52V	42.67V	42.82V	42.97V
Imp	13.76A	13.83A	13.90A	13.97A
du	51.16V	51.30V	51.44V	51.58V
isc	14.55A	14.63A	14.71A	14.79A
Moduleffektivitet	22.65%	22.85%	23.05%	23.25%

STC-villkoren som anges i dokumentet är 1000 W/m² bestrålning, 25 °C modultemperatur, AM 1.5.

Tillämpningar

610W N-TOPCon solpanel är lämplig för en mängd olika solcellsprojekt, inklusive:

• Kommersiella och industriella solcellssystem på taket

• Solkraftverk i stor skala

• Bostäder med hög effekt PV-installationer

• Off-grid solsystem

• Solenergilagringsprojekt

• Jordbruks- och avlägsna områdens solcellssystem

• Markmonterade solpaneler

Dess höga moduleffekt, 1500V systemkompatibilitet, starka mekaniska belastningsklassning och storskaliga 144-halvcellskonstruktion gör den särskilt lämplig för projekt som fokuserar på att minska modulantalet samtidigt som den installerade effekten per panel ökar.
